RoHS対応品 入力対応品
シャント抵抗（50mV/60mV）

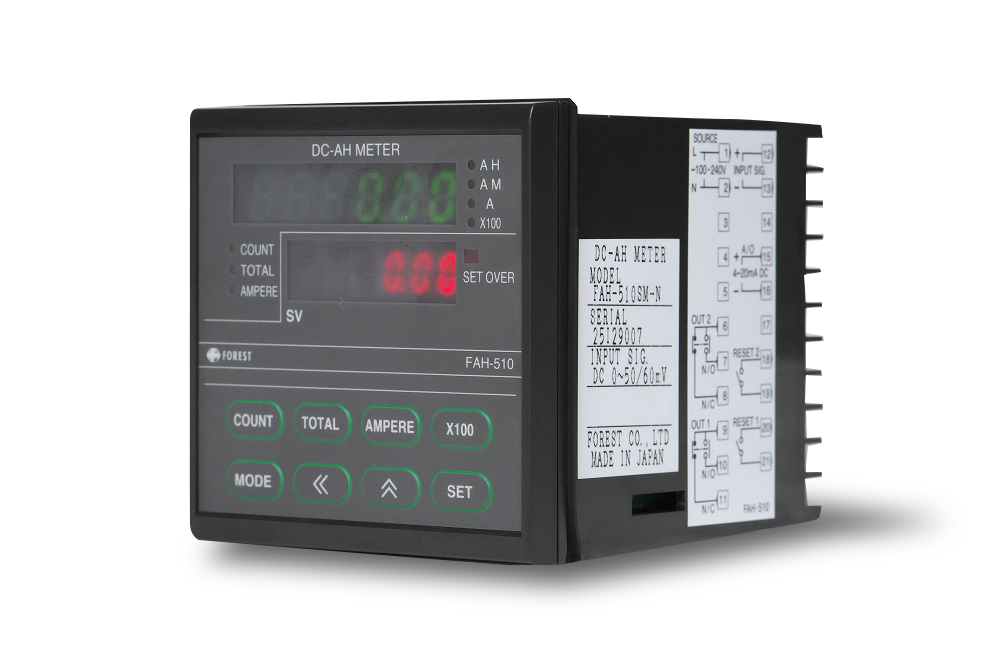

＜FAH-510SM＞
外部RESET・AUTO RESET
SET OVER機能付シングルプリセットカウンタ
＜FAH-510SH＞
外部RESET・AUTO RESET
SET OVER機能付ダブルプリセットカウンタ
| 型式 | 標準セット品＝FAH-510SM-N アナログ出力機能付＝FAH-510SM-1 |
|---|---|
| 計器電源 | AC90～264V（電源変動含む）50/60Hz |
| 入力の種類 | 1～36000A DCシャント（60mVまたは50mVの分流器） |
| 入力の取込範囲 | DC2～60mV or DC2～50mV（キー設定） 2mV以下の入力では電流取込されません |
| 入力線抵抗 | 10Ω以下（入力インピーダンス＝約10kΩ） |
| 精度 | ±0.5％（at 7～60mV） 2～6mVでは±2％以内 |
| 最大積算電流値 | 99999999.99（AH/AM） |
| 測定値表示器 | 6桁7セグメントLED ・プリセット積算値（COUNTキーで呼び出し） ・トータル積算値（TOTALキーで呼び出し） ・電流値（AMPEREモードで呼び出し） |
| 設定値表示器 | 6桁7セグメントLED（MODEキーで選択） ・プリセット設定値 ・AH/AM時間・分単位の指定 ・シャント定格電圧の指定 ・定格電流値の指定 ・オートリセット機能の選択 ・アナログ出力機能の選択（FAH-510SM-1 Typeでの選択） |
| SET OVER出力 | リレー接点 1ab（AC200V 3A MAX） |
| アナログ出力信号 | DC4～20mA 負荷抵抗600Ω以下（入力品目は非絶縁） |
| リセット入力信号 | 無電圧接点入力 50mSec以上の短絡でRESET |
| メモリ機能 | 積算値、各種設定値（リチウム電池によるバックアップ：約10年 at25℃） |
| 消費電力 | 7VA MAX |
| 許容周囲温度 | -10～50℃ |
| 許容周囲湿度 | 35～85％RH |

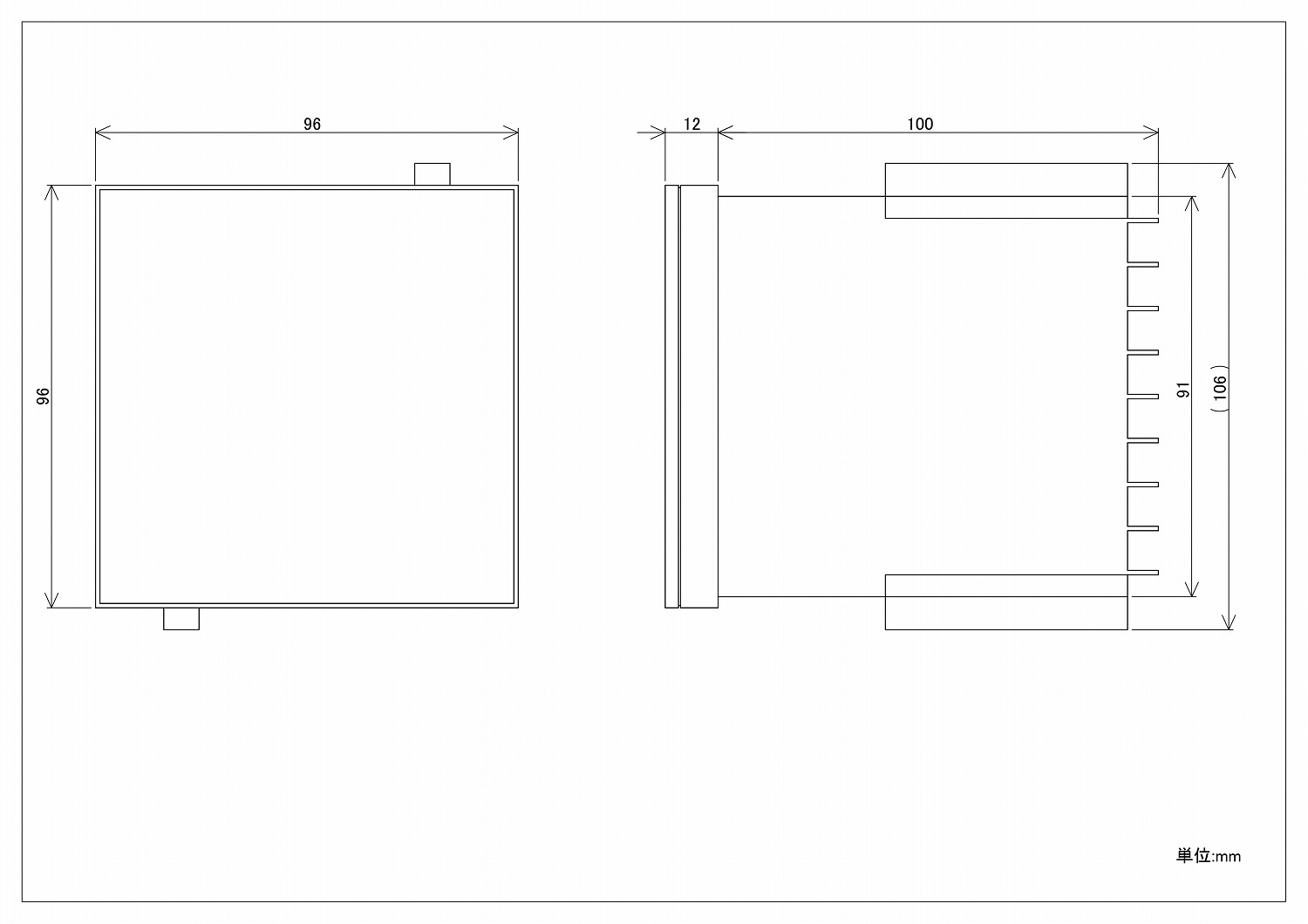

| 取付方法 | パネル埋込 |
| 重量 | 400g |
