| 最大負荷電流 | AC:20A、AC:30A、AC:50A、AC:70A、AC:100A、AC:150A、AC:200A、AC:300A（at 40℃） |
|---|---|
| 制御方式 | 位相制御方式 |
| 適用負荷 | 直線性（R：抵抗）負荷 または 誘導性（L：トランス一次側制御）負荷（要指定） |
| 負荷開閉素子 | サイリスタモジュール |
| 最小負荷電流 | 約0.3A以下 |
| 出力制御範囲 | 一次側電源電圧の0～98％ |
| スタート方式 | ソフトスタート標準装備：約1秒～10秒（98％出力までの時間） |
| 入力 | 記号「A」：DC 4～20mA（入力インピーダンス 約150Ω） 記号「C」：DC 1～5V（入力インピーダンス 約10kΩ） |
| 出力保護 | なし（速断ヒューズ、オプションにて対応可） |
| 電源電圧 | AC:200V、220V、380V、400V、440V |
| 逆相検出 | LED表示 |
| 電源周波数 | 50Hz、60Hz共用（本体にて判断自動選択） |
| 許容電圧変動 | 定格値の±10％以内 |
| 冷却方式 | 自然冷却（20A、30A、50A、70A）または強制風冷（100A、150A、200A、300A） |
| 許容周囲温度 | 0～40℃（40～70℃は最大負荷電流が低下します。取扱説明書 P6 図7-3参照） |
| 許容相対湿度 | 45～85％RH |
| 環境 | 腐食性ガス、粉塵、振動等がないこと |
| 絶縁耐圧 | 電源～フレーム間：AC1500V/1分間 |
| 絶縁抵抗 | 電源～フレーム間：50MΩ以上（DC500Vメガ計にて） |
| 消費電力 | 20A用：2.4VA、30A用：2.4VA、50A用：2.4VA、70A用：2.4VA 100A用：11.4VA、150A用：20.4VA、200A用：20.4VA、300A用：20.6VA |
| 形状 | 垂直盤取付 |

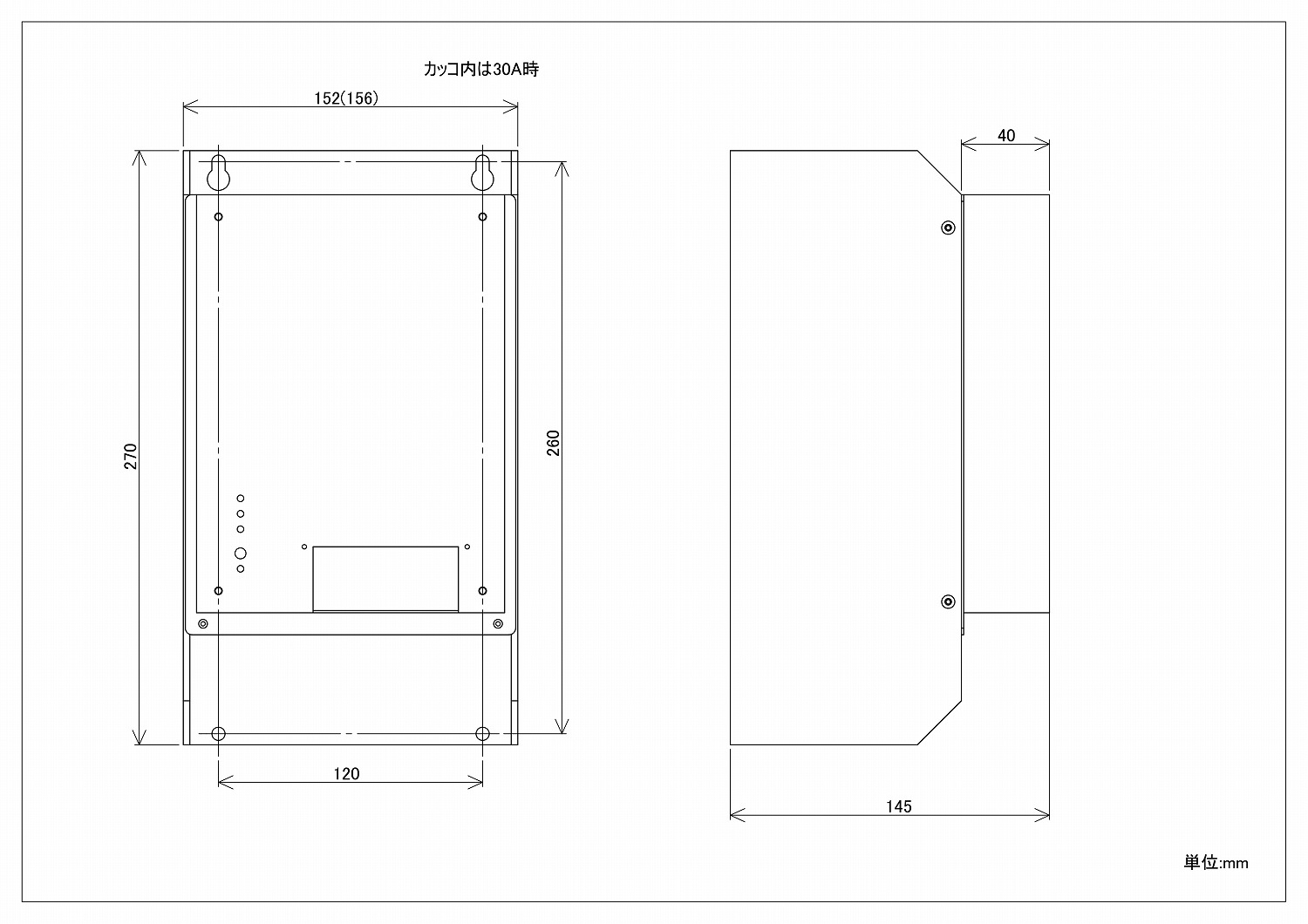

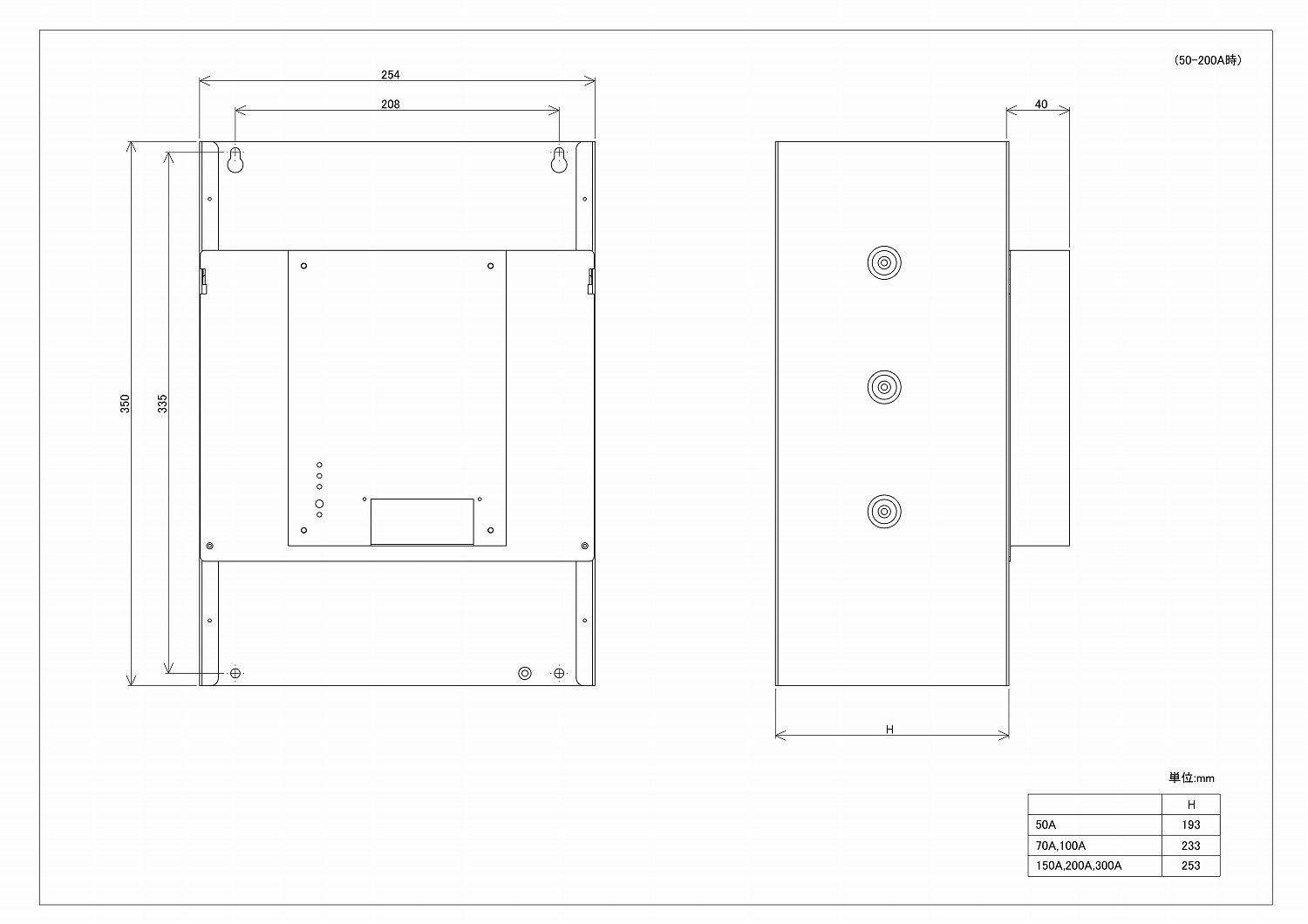

| 外形寸法 | 取扱説明書P3外形寸法図参照 |
| 重量 | 20A用：約2.8kg、30A用：約3.4kg、50A用：約8.08kg、70A用：約10.0kg 100A用：約10.6kg、150A用：約12.3kg、200A用：約12.3kg、300A用：約13.2kg |
| オプション | –1：自動／手動切換または勾配設定 –2：ヒューズ断線警報（ヒューズ付タイプのみ指定可） –3：H一L制御 -F：速断ヒューズ付 -T：標準外電源電圧（要指定：MAX AC440Vまで） |
| 注意 | ・入出力特性は、非直線カーブとなります。 ・密着取付はできません。 ・コンデンサ等の容量性負荷には使用できません。 ・三相4線式には使用できません。 |
